AMS 5000

Leistungsstarkes CIE Typ A-Goniophotometer für große Leuchten

Loading
Loading Loading

Produkte / Goniophotometer für Automotive / AMS 5000

Hoch effiziente Lichtmessung von „Heavy Duty“ KFZ-Leuchten bis 80 kg

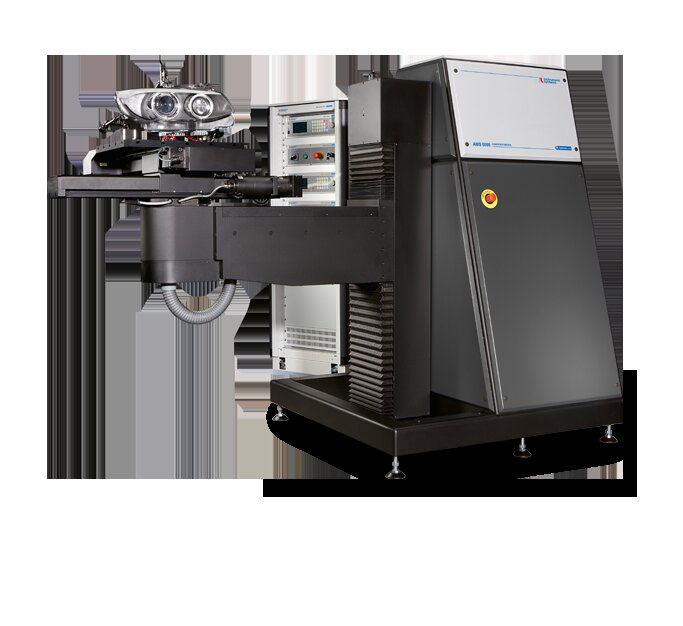

Das AMS 5000 ist das größte der Typ A-Fernfeldgoniophotometer aus der Optronik Line von Instrument Systems. Es setzt seit Jahren weltweit den Maßstab für präzise Lichtmesstechnik im Automotive Exterior Lighting. Das stabile Gerät mit weitem Verfahrbereich und hochdynamischen Antrieben ist die richtige Wahl für die normenkonforme Messung von großen und schweren Scheinwerfern und Signalleuchten bis 80 kg.

Das High-end Goniophotometer liefert präzise und stabile Messergebnisse für alle photometrischen, spektralradiometrischen und farbmetrischen Größen. In Verbindung mit einem DSP 200-Photometer misst es pulsweitenmodulierte Lichtquellen selbst bei sehr kurzen Einschaltzyklen. In der LightCon-Software werden die Messergebnisse in photometrischen Prüfberichten dargestellt und lassen sich in Simulations- und Raytracing-Programmen weiterverarbeiten.

Umfangreiches Zubehör sowie weitere Messgeräte, wie z.B. Spektralradiometer der CAS-Serie, ergänzen das AMS 5000 zu einem perfekt aufeinander abgestimmten Komplettsystem für unterschiedlichste Messanforderungen (Goniometersystem AMS).

AMS 5000 – Produktdetails:

  • Typ A-Goniophotometer mit H/V-Koordinatensystem für große Fahrzeugscheinwerfer und -leuchten bis 1780 mm und 50 kg nominales oder 80 kg max. Probengewicht
  • Präzise Bestimmung aller photometrischen, spektralradiometrischen und farbmetrischen Größen
  • Drei motorgesteuerte Linearachsen für exakte Probenausrichtung und automatisches Anfahren programmierter Positionen
  • Hohe Rotationsgeschwindigkeit bis 50°/s
  • Leichte Ausrichtung mittels Handfernbedienung
  • 10-Kanal-Lampenmultiplexer mit Datenausgang zur Integration von ADB-, Matrixbeam- und AFS-Funktionen

Produktzulassungsprüfungen und entwicklungsbegleitende Messungen

Im Bereich Automotive Exterior sind Genauigkeit, Normen-Compliance und Effizienz von höchster Wichtigkeit. Hauptanwendung des AMS 5000 ist die Typprüfung und Homologation von Fahrzeugscheinwerfern und Signalleuchten nach den gängigen Normen wie ECE, SAE, FMVSS108.

Durch die breite Palette an Zubehör und die umfangreiche LightCon-Software ist das AMS 5000 außerdem hervorragend für entwicklungsbegleitende Messungen im Lichtkanal geeignet.

Beispielanwendungen

AMS 5000 – Technische Daten

Das AMS 5000 besitzt einen horizontalen Probentisch für Befestigung und Anschluss des Prüflings. Die Steuereinheit befindet sich in einem separaten 19“-Geräteschaltschrank. Die Absicherung der Maschine ist mittels Laser-Scanner, Lichtzaun oder Trittschaltmatten möglich.

Spezifikation

Beschreibung

Verfahrbereich H-Achse

±200°, Absicherung mit Endschaltern

Verfahrbereich V-Achse

±100°, Absicherung mit Endschaltern

Auflösung der Winkelgeber

0,01°

Reproduzierbarkeit H-Achse

≤0,03° (unter Nennbelastung), typ.  ≤0,02°

Reproduzierbarkeit V-Achse

≤0,03° (unter Nennbelastung), typ.  ≤0,02°

Maße (H x L x B); Gewicht    1768  x 2444 x 1240 mm; 1240 kg
