LEDGON 100

用于小型 LED 模块的不透光配光测角仪

Loading
Loading Loading

产品 / LED / SSL 用配光测角仪 / LEDGON 100

精确测定白色 LED 的色温

Instrument Systems 的 LEDGON 配光测角仪用于测定 LED 和小型 LED 模块随角度变化的空间辐射特性。可测量 LED 辐射方向的整个半圆。得益于 0.1º 的高角分辨率,可获得窄角 LED 的准确读数。

如果与 CAS 140D 光谱仪配合使用,还可测量随角度变化的色坐标或色温等光谱参数。这对于白色 LED 特别重要,因为根据光束角度的不同,色温可能有很大的不同。

LEDGON 适合测量直径达 112 mm、重量达 700 g 的样本。

准确测量光通量和辐射功率

LEDGON 配光测角仪主要用于精确测量辐射功率或光通量。带积分球的装置中不会发生因积分球几何结构而引起的测量误差。Instrument Systems 为 SpecWin Pro 软件开发了相应的模块,通过这些模块,可完全自动测量光通量,方便快捷。

测量应用

LEDGON 100 – 技术数据

参数

描述

角度范围

θ axis: ca. +/- 100°; Φ axis: 360°

角度精度

θ axis: 0.1°; Φ axis: 1°

样品尺寸最大值

112 x 112 x 48 mm3 (W x L x H)

样品重量最大值

700 g

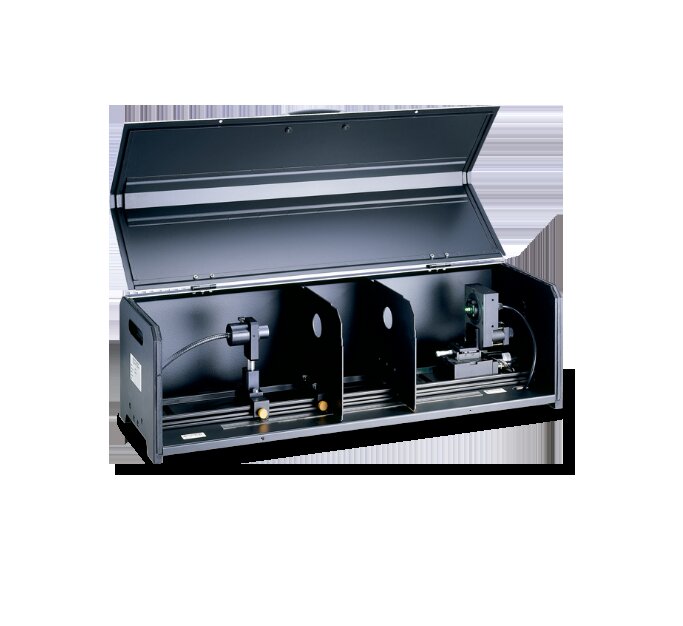

该仪器集成了一个光轨和面向φ和θ角度的两个永久性固定的旋转平台。φ的旋转平台有一个空心轴,Instrument Systems 推出的 LED 测试夹具(LED-850 除外)可插入该空心轴。光轨的另一端是光学探头,可放置在距离 LED 5 到 70 cm 的地方。

整个装置包裹在一个带有铰链盖的遮光外壳中。
