Konformitätsbewertung nach GTB

Compliance-Sicherung von Messanlagen für Automotive Exterior Lighting

Loading
Loading Loading
Loading
Loading Loading

Produkte / Kalibriernormale & Dienstleistungen / Konformitätsbewertung nach GTB

Nachweis der Konformität – essentiell für Produktzulassung und COP-Prüfung von Fahrzeugleuchten

Instrument Systems liefert seine AMS-Goniometersysteme mit umfangreicher Dokumentation der technischen Leistungsparameter aus, die den Anforderungen an Messtechnik entsprechen, die die GTB Photometrie-Gruppe für ECE-Typprüfungen setzt (CE3874 Dokument).

Die GTB Photometrie-Gruppe ist ein Expertengremium, das sich aus den akkreditierten Prüfstellen für Fahrzeuglichttechnik zusammensetzt und das die Automobilindustrie bei der Definition geeigneter Prüfverfahren sowie den Qualitätsanforderungen für die Messtechnik berät und unterstützt.

Anforderungen an Testeinrichtungen für Automotive Exterior Leuchten

Fahrzeugleuchten sind sicherheitsrelevante Bauteile eines Fahrzeuges, die einer strikten gesetzlichen Reglementierung unterliegen. An die Genauigkeit und Langzeitstabilität der zu verwendenden Messtechnik werden sehr hohe Anforderungen gestellt:

  • Die teils sehr schweren und ausladenden Proben müssen genau auf die programmierte Position bewegt werden.
  • Es muss der Nachweis erbracht werden, dass die Photometer über mindestens den Zeitraum des empfohlenen Kalibrierintervalls von einem Jahr stabil und genau messen.
  • Bei jeder Auslieferung einer Lichtlaborausstattung wird ein detaillierter Prüfbericht erwartet.

Umfassende Konformitätsbewertungen

Folgende Konformitätsbewertungen können sowohl vor Auslieferung, als auch am Installationsort durchgeführt werden:

  • Prüfung der absoluten Positioniergenauigkeit des Goniometers
  • Prüfung der Wiederholgenauigkeit des Goniometers
  • Prüfung der Ausrichtung aller Systemkomponenten zueinander
  • Prüfung der photometrischen Kalibrierung der Luxmeter, Dreibereichsfarbmessgeräte, Retroreflektometer
  • Prüfung der Netzteile

Folgende Konformitätsbewertungen können nur in den Prüflaboren von Instrument Systems durchgeführt werden:

  • Prüfung von Leuchtdichtemessgeräten
  • Prüfung von Spektralradiometern

Empfohlenes Intervall für die Prüfung sind 12 Monate gemäß den GTB Photometry Accuracy Guidelines (CE3874).

Optional kann eine Prüfung einer Anlage auch in Zusammenarbeit mit anderen Partnern durchgeführt werden, z.B. TÜV Rheinland, die dann die Compliance der Anlage ebenfalls bestätigen können. Diese Dienstleistung kann vor Auslieferung oder auch am Installationsort durchgeführt werden.

Akkreditierte Prüfungsqualität

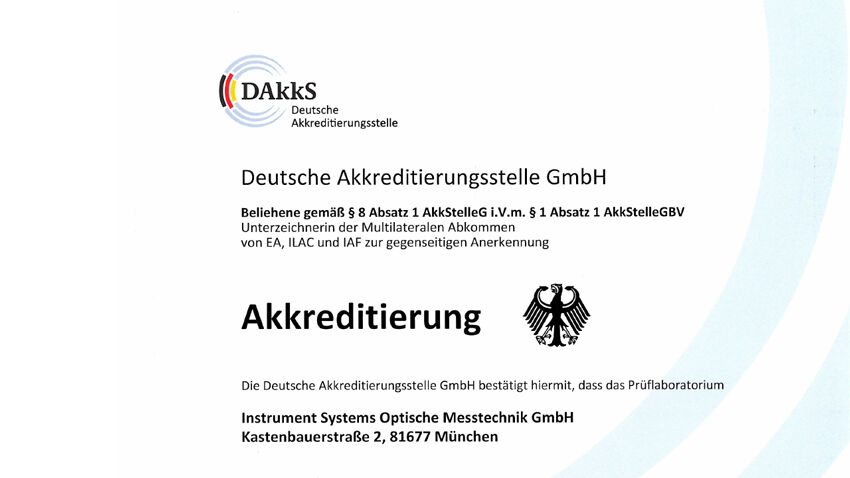

Akkreditierungsurkunde 2019

Instrument Systems ist an beiden Fertigungsstandorten München und Berlin für zahlreiche Prüfungen nach ISO 17025 akkreditiert und berechtigt, DakkS-Prüfscheine auszustellen.
