AMS 3000

适合大型灯具的紧凑型 CIE Type A 配光测角仪

Loading
Loading Loading

产品 / 汽车照明用配光测角仪 / AMS 3000

对重达 40 kg 的车灯进行精确光测量

Instrument Systems 推出的 Optronik 系列 AMS 3000 紧凑型配光测角仪的特点是高度动态、快速驱动和可靠稳定的设计。适用于对重达 40 kg 的交通技术和机场照明车辆前灯和信号灯进行符合标准的测量。

和 Optronik 系列的所有 Type A 远场配光测角仪一样,为所有光度、光谱辐射和色度量提供准确可靠的读数。当与超快速 DSP 200 光度计 光度计配合使用时,还可用于在很短的工作周期内测量脉宽调制光源。通过 LightCon 软件,可将测量数据显示在光度测试报告中,再在模拟和光线跟踪程序中进行处理。

搭配丰富的配件和更多测量仪器(如 CAS 系列光谱仪),AMS 3000 进一步升级,形成能满足各种测量要求的完美同步的完整系统(AMS 测角仪系统)。

AMS 3000 – 产品特长:

  • 带 H/V 坐标系的 Type A 配光测角仪,适用于高达 1180 mm 的汽车前灯和照明设备
  • 精确测定所有亮度、光谱辐射和色度量
  • 20 kg 标称或 40 kg 最大样本重量
  • 三个机动线性轴,用于定位样本并自动移至预先设定的位置
  • 高达 50º/s 的高转速
  • 可通过手持遥控器轻松对准
  • 具有数据输出的 9 通道灯多路复用器,用于集成 ADB、矩阵光束和 AFS 功能

产品认可测试和开发相关的测量

在汽车外部应用中,精度、标准符合性和效率是最重要的。AMS 3000 主要用于按照 ECE、SAE、FMVSS108 等现行标准对车辆前灯和信号灯进行类型测试和认证。

由于具有丰富配件和功能强大的 LightCon 软件,AMS 5000 还非常适合在光通道中进行与开发相关的测量。

测量应用

AMS 3000 – 技术数据

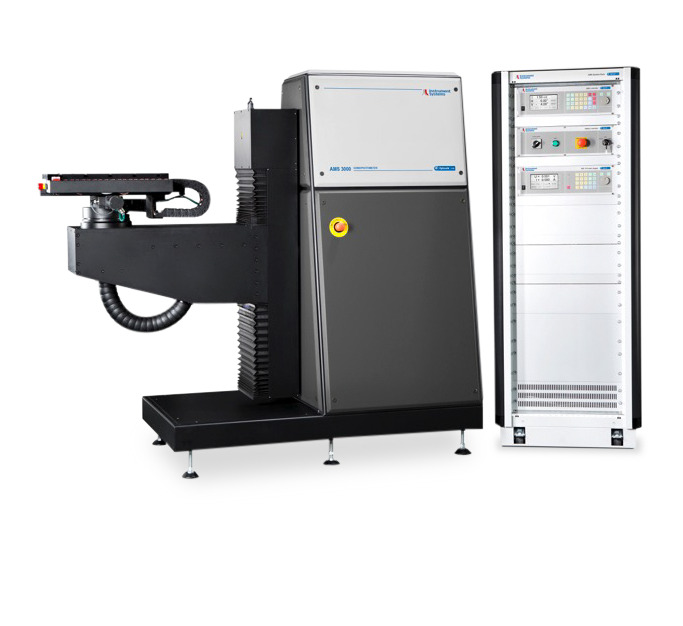

AMS 3000 有一个水平样本台,用于固定和连接样本。控制单元位于单独的 19 英寸仪器箱中。该仪器可由激光扫描仪、挡光板或压敏安全垫保护。

参数

描述

H 轴运行范围

±200°,带紧急停止开关

V 轴运行范围

±100°,带紧急停止开关

角度编码器分辨率

0.01°

H 轴重现性精度

≤0.03° (额定负载),典型值 ≤0.02°

V 轴重现性精度

≤0.03° (额定负载),典型值 ≤0.02°

尺寸 (H x L x W); 重量

1695  x 1898 x 800 mm3; 770 kg

详细测量条件请参看数据表及产品手册,或联系 Instrument Systems。
