LGS 350

节约空间的紧凑型配光测角仪

Loading
Loading Loading

产品 / LED / SSL 用配光测角仪 / LGS 350

中型 SSL 光源和 LED 的空间特性测量

LGS 350 配光测角仪或分布光谱辐射计由 Instrument Systems 开发用于测定中小型 SSL 照明设备和 LED 模块随角度变化的空间辐射特性。将光源放置在水平燃烧位置,可在机械轴 ±160º 角度范围内测量。

如果配合 Instrument Systems 光谱仪一起使用,还可以根据角度确定所有光谱参数,例如色坐标、色温,甚至显色指数。光度计 DSP 200 也可用于实施 C 等级 On-the-fly 快速测量。

该仪器适合测量直径达 700 mm、重量达 8 kg 的样本。

LGS 350 – 产品特长:

  • Type C 配光测角仪,用于测量直径高达 700 mm、重量为 8 kg 的样本
  • 精确测定光强度分布和光通量
  • 对光谱和色度量进行角度分辨检查
  • 数据以 IES 和 EULUMDAT 格式输出
  • 对测量过程的简单直观控制,以及对样本的电源和电气测量
  • 通过重复性测量任务可为光源配置接通和稳定例程
  • 广泛的适应性测量日志和报告功能

通用样本架

由于采用通用样本架,LGS 350 适用于中型 LED 模块和照明设备的多种测量任务。此外,它还有适用于 LED-850/LED-870 TEC 套筒和标准灯座 E27 的样本架。

以下版本的 LGS 350 适用于光实验室的各种应用:

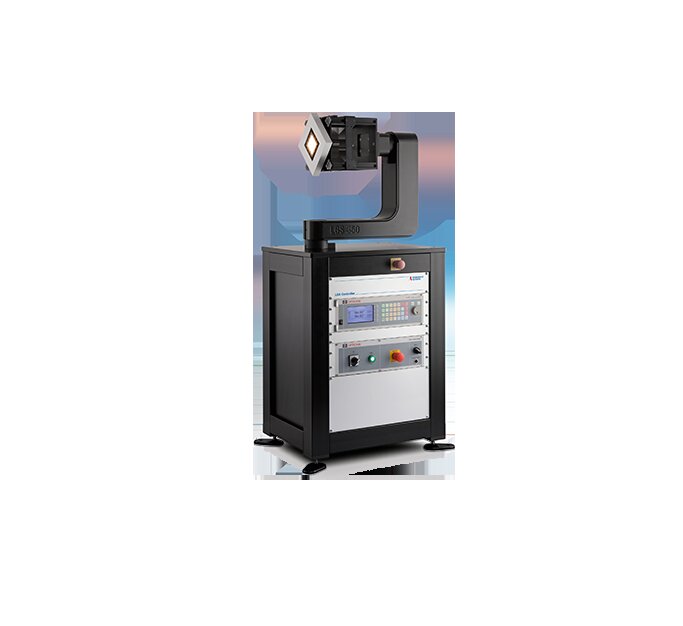

  • 带坚固底座和集成 LGS 控制器的测角仪。它外形紧凑,占用空间小,可提供极高的机械稳定性。
  • 带有单独的 19 英寸 LGS 控制器机架的台式测角仪。这是一款移动仪器,使用灵活。

测量应用

LGS 350 – 技术数据

参数

描述

C 轴运行范围±160°, 配有极限开关
γ 轴运行范围±160°, 配有极限开关
角度分辨率0.01°
C 轴角度再现性≤ 0.1° (一般负荷下)
γ 轴角度再现性    ≤ 0.05° (一般负荷下)
尺寸 (H x W x D) / 重量     1432 x 500 x 650 mm3; 95 kg
最大待测物尺寸 / 重量 740 mm diameter / 8 kg
详细测量条件请参看数据表及产品手册,或联系 Instrument Systems。

LGS 350 包括配光测角仪、用于固定样本的固定板和 LGS 控制器。除了用作步进式电机控制器,后者还可用作角度显示器,当使用光度计时,用作以 candela 或 lux 显示读数的显示装置。
