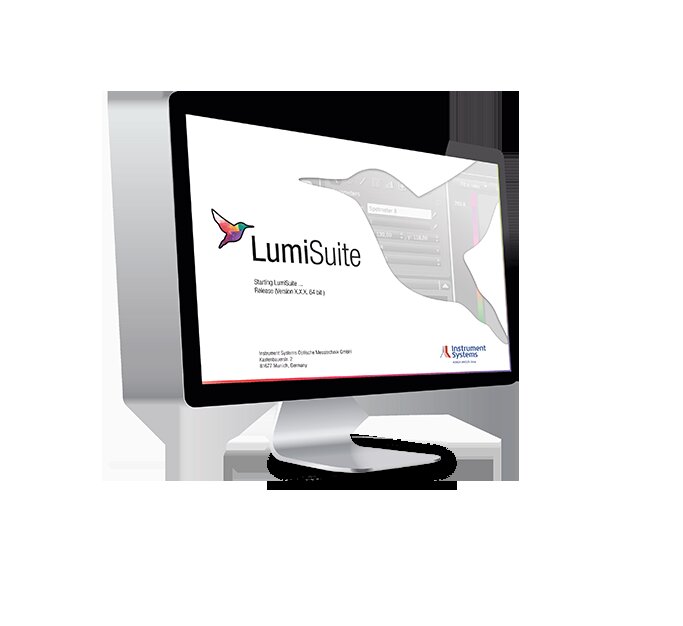

LumiSuite Professionelle Software für die Displaycharakterisierung
LumiSuite-Software - Hohe Flexibilität für vielfältige Display-Messaufgaben in Labor und Produktion
Die Softwareplattform LumiSuite wurde speziell für die Farbmesskameras von Instrument Systems entwickelt.
Mit ihren vielfältigen Messfunktionen und Auswertungen eignet sich die LumiSuite-Software hervorragend für eine umfassende Charakterisierung von Displays. Für Anwendungen im Labor und in der Qualitätskontrolle bietet die Software einne benutzerfreundliche und umfassende grafische Benutzeroberfläche (GUI). Sie enthält flexibel einsetzbare Werkzeuge für eine Vielzahl von Auswertungen und wird kontinuierlich um neue Funktionen ergänzt.
Das zusätzliche Software Development Kit (SDK) ermöglicht eine einfache, flexible und zuverlässige Integration in automatisierte Display-Produktionslinien.
Charakterisierung von Displays im Laborbereich oder in Produktionslinien
Die LumiSuite-Software bietet eine Vielzahl von Analyse- und Charakterisierungsmöglichkeiten:
- Umfassende 2D-Bildanalyse
- Intelligentes Preprocessing (Autodisplayerkennung, Perspektivkorrektur, Cropping and Refill, Moire etc…)
- Homogenitätsmessungen, Mura-Analyse und Pixeldefekterkennung
- MultiPoint Correction Tool zur Erstellung von Referenzbildern
- Single-Pixel-Algorithmus für Pixel-Array-Evaluierungen (z.B. Display-Kalibrierung, Wafertests, VCSEL-Arrays)
Produktdetails

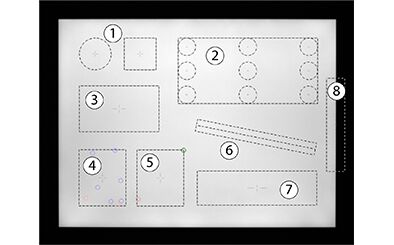

Analysetools
- Spotmeter (1)
- Spotmeter-Matrix (2)
- Histogramme (3)
- Defekterkennung (4)
- Bildstatistiken (5)
- Linienprofile (6)
- Farb- und Leuchtdichtehomogenität (7)
- Fokussierhilfe (Slanted-Edge) (8)
Weitere Software-Funktionalitäten:
- Darstellung des Referenzspektrums
- Analyse von Flicker- und Leuchtdichtemodulation
- Synchronisation der Messungen mit der PWM-Frequenz des Displays für akkurate Luminanz-Messergebnisse
- Dunkelstrommessung und Shuttersteuerung
- Messmodus High-Luminance
- Steuerung und Konfiguration des HW-Trigger (LumiTop 4000)
- Einfaches Erstellen und Speichern von Auswerteroutinen (Rezepte)
- Mura-Analyse
- Umfangreiches Preprocessing (Autocropping, Rotation, Binning, Anti-Moiré-Filter, Median- und Gaussfilter)
- Darstellung zahlreicher Farbräume
- Falschfarbendarstellung zum besseren Hervorheben von Inhomogenitäten
- Zahlreiche Optionen für Datenexport (Matlab-kompatibel)
- Auswertung nach Automotive OEM-Spezifikationen
Optional:
Black Mura Module
2D-Homogenitätsanalysen gemäß dem offiziellen Standard UMSfD (Uniformity Measurement Standard für Displays) der deutschen Automobilindustrie.
Far Field Analysis
Die Far Field Analysis App ist eine Single-Shot-Lösung, die speziell für die Strahlprofilmessung zusammen mit unseren VTC Fernfeld-Messsystemen entwickelt wurde. Sie liefert präzise Daten zur Verteilung der Strahlintensität, der Strahldivergenz und der Uniformität und ermittelt gleichzeitig den Punkt mit der höchsten Intensität für Sicherheitsbewertungen. Die App wurde für VCSEL-Arrays, EELs und LEDs konzipiert und sorgt für eine exakte und effiziente Messung.
Video: Our LumiSuite Software
Video
Main Workflow
The general workflow in LumiSuite is clearly structured and starts on the left hand site of LumiSuite with the device initialization. To connect a device you can either click on the camera symbol or go to Device > Device configuration. Attached devices are automatically detected by LumiSuite and the serial number of the detected device is displayed...
