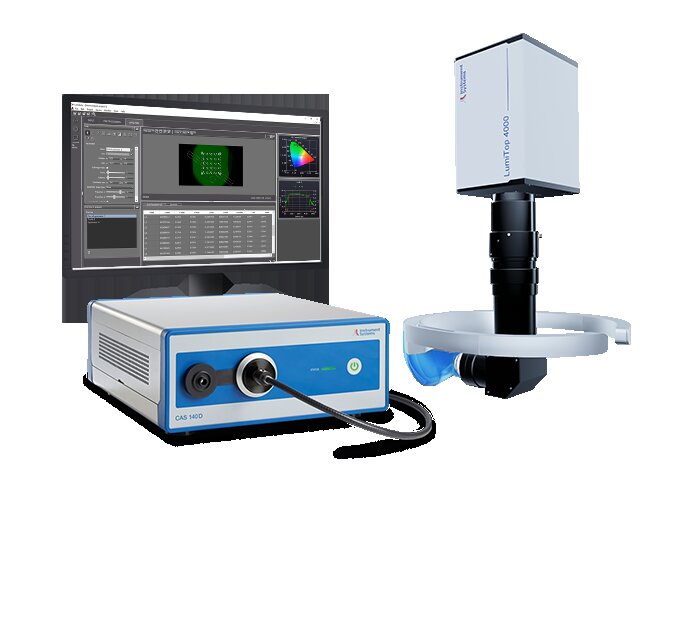

LumiTop AR/VR Display Test Optimierte AR/VR-Objektive für Messungen am Headset und auf Modulebene
Schnelle und präzise Produktionstests für das perfekte Anwendererlebnis
Die LumiTop AR/VR- und LumiTop X AR-Systeme wurden speziell für Produktionstests von Near-Eye-Displays (NEDs) in AR/VR-Headsets entwickelt. Das jeweilige AR/VR-Objektiv bildet das menschliche Auge optisch nach und misst Farbe und Leuchtdichte exakt so, wie sie vom Nutzer wahrgenommen werden.
Das dedizierte Linsendesign ermöglicht einen einfachen Zugang zum Near-Eye-Display sowie eine optimale Messposition – selbst bei beengten Platzverhältnissen innerhalb eines vollständig montierten Headsets. Der parallele Betrieb von zwei LumiTop-Systemen erlaubt die gleichzeitige Messung beider Near-Eye-Displays mittels periskopischer Objektivgeometrie. Ein großes Sichtfeld, verschiedene Pupillengrößen sowie ein einstellbarer Fokussierungsabstand ermöglichen Testanwendungen entlang der gesamten Produktionskette von NEDs und AR/VR-Headsets.

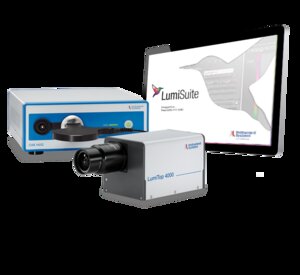

Die LumiTop AR/VR- und LumiTop X AR-Systeme basieren auf dem bewährten LumiTop-Prinzip: Während eine RGB-Kamera das Bild des Near-Eye-Displays in einer einzigen Aufnahme erfasst, misst ein Referenz-Spektralradiometer gleichzeitig das Spektrum des Bildes. Dadurch werden hochpräzise absolute Messwerte für Farbe und Leuchtdichte erzielt. Da die Messergebnisse vollständig auf nationale Standards rückführbar sind, entfällt eine zeitaufwendige Golden-Sample-Kalibrierung. Die gleichzeitige Erfassung von 2D-Bildern, Spektraldaten und Flickerwerten macht LumiTop zu einer der schnellsten, umfassendsten und präzisesten Messlösungen für vielfältige AR/VR-Anwendungen.

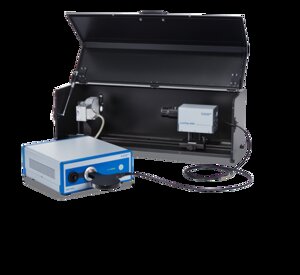

Instrument Systems bietet darüber hinaus auch Testsysteme für die IR-Lichtquellen eines Headsets an, die häufig für Gesten- und Objekterkennung eingesetzt werden.
LumiTop AR/VR – Key Features:
- LumiTop-Präzision und -Geschwindigkeit
- Field of view (FoV): bis zu 120° × 105°
- Justierbarer Fokussierungsabstand: 0,5 m – 1,5 m (weitere auf Anfrage)
- Verschiedene Pupillengrößen
- Synchronisierte Zwei-Augen-Messung
LumiTop X AR – Key Features:
- LumiTop X-Präzision und -Geschwindigkeit
- Field of view (FoV): bis zu 42° × 32°
- Einstellbarer Fokus: 0,25 m – ∞
- Verschiedene Pupillengrößen
- Hohe Pixels per Degree (PPD) von 150 px/° für exzellente Bildschärfe
Herausforderung: Natürliche Farben und hohe Leuchtkraft
Die LumiTop AR/VR- und LumiTop X AR-Systeme liefern hochreproduzierbare, rückführbare und präzise Messungen von Farbe und Leuchtdichte und tragen so zu einem optimalen Nutzererlebnis in Augmented- und Virtual-Reality-Anwendungen bei:
- Schnelle, hochauflösende Kamera für kurze Taktzeiten
- Höchste Farb- und Leuchtdichtegenauigkeit durch Referenz-Spektralradiometer
- Optimiertes Linsendesign zur natürlichen Nachbildung des menschlichen Auges
- Schnelles Photometer und Hardware-Trigger für synchronisierte Zwei-Augen-Messungen und modulierte Lichtquellen (LumiTop AR/VR)
- Spektrale Live-Referenzmessung für maximale Messgenauigkeit
Individuelle Konfiguration
Unsere Systemexperten beraten Sie kompetent zu Ihrer speziellen Anwendung. Unser weltweiter Service garantiert schnelle Einrichtung und beste Betreuung während der gesamten Laufzeit des Systems.
