积分球

均匀地积分及混合辐射

用积分球精准测定光通量

当探测器不直接曝露时,探测器的接收的辐照度与光源的光通量成正比。

利用积分球测定光源的辐射功率或光通量是光度测量中最重要的程序之一。积分球设计成空心球体,内表面涂有漫反射材料,可确保光辐射的全积分和混合。然后通过探测器端口输出以用于测量。

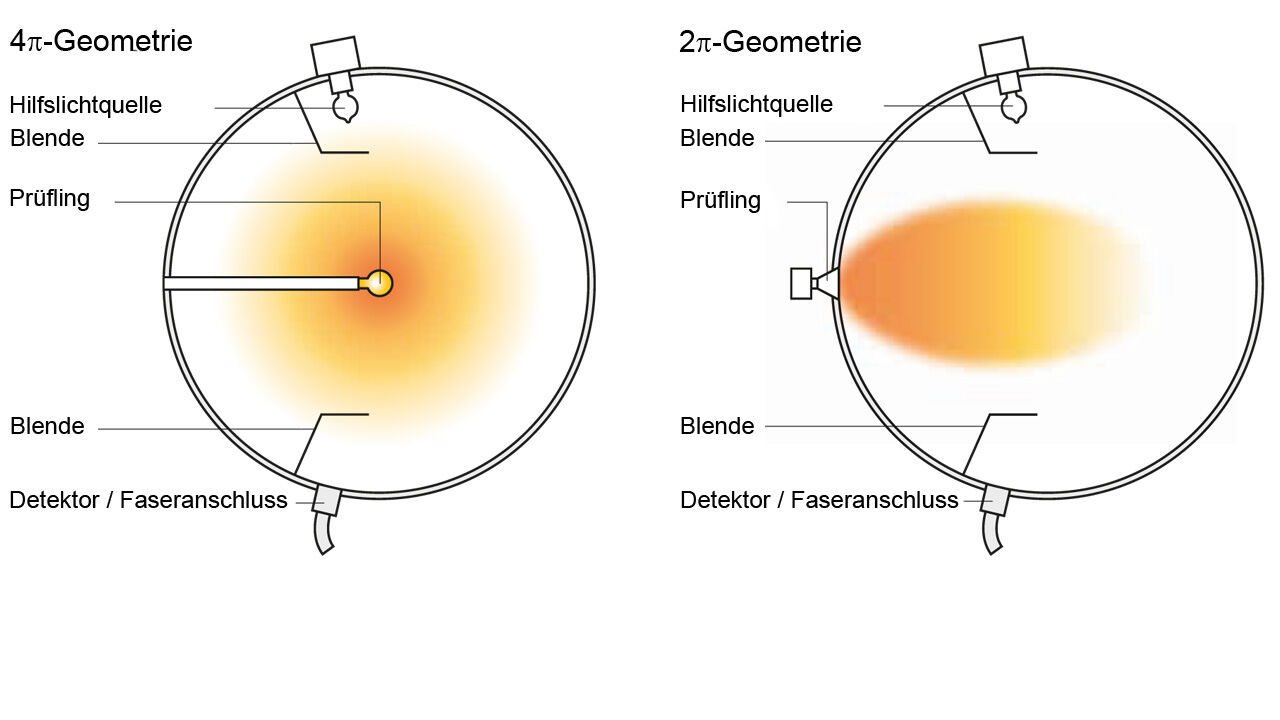

积分球的测量几何形状

光通量是根据不同测量几何形状中的灯具类型来确定的。

  1. 4π 几何配置
    4π 几何形状用于测定全方位辐射光源的光通量。为此,光源应置于积分球中心,以便捕捉所有方向发出的辐射。
  2. 2π 几何配置
    2π 几何配置中,光源放置在球面上。这种配置只适用于没有反向辐射的光源,通常也适用于 LED 产品。

Instrument Systems: 在德国开发和生产

Instrument Systems 在柏林和慕尼黑设有生产工厂,主要生产直径在 50-2000 毫米之间的高质量积分球。配有多种涂层,可以满足广泛的技术和客户要求。我们非常乐意为您提供建议!

适合各种应用的积分球

LED/SSL
ISP 系列积分球采用硫酸钡涂层,适用于测量所有尺寸的 LED 和 SSL 灯具。在可见光谱范围内,它们的反射值最高,高达 97%。 >>

UV-LEDs
硫酸钡不适合紫外线应用,因为在这个光谱范围内,其反射值很低。为了解决这一问题,Instrument Systems 开发出内径为 50-250 毫米 PTFE 涂层积分球。这些积分球确保实现高通量,特别是在 200 nm 以内的紫外线范围内。 >>

汽车/交通照明技术
Optronik 系列 ITS 积分球专用于确定汽车行业和交通照明技术中采用的灯具和模块的特性。通过灵活的灯具调节,可以实现三个不同的燃烧位置(悬挂、直立和水平)。 >>

应用范例:

  • 测量光通量
  • LED 模块的质量控制
  • 同质光源
  • 漫透射和反射测量
