测试夹具和光源

适合所有型号的测试夹具

Loading
Loading Loading
Loading
Loading Loading

产品 / 电源及配件 / 测试夹具和光源

适合所有型号的测试夹具

LED 具有各种型号和配置:有线单 LED、SMD 格式的 LED、多芯片或高功率 LED,或 Luxeon Star 等 2 级产品形式的 LED。因此,对 LED 光学测量的可靠电气接触和机械调准的要求也不同。Instrument Systems 提供业界最广泛的测试夹具。

型号

应用

LED-5xx精确测试夹具,用于所有通用标准和高亮 LED
LED-6xx无阴影测试夹具
LED-81x高功率 LED 测试夹具,带被动冷却
LED-85xTEC 测试夹具,带自动冷却

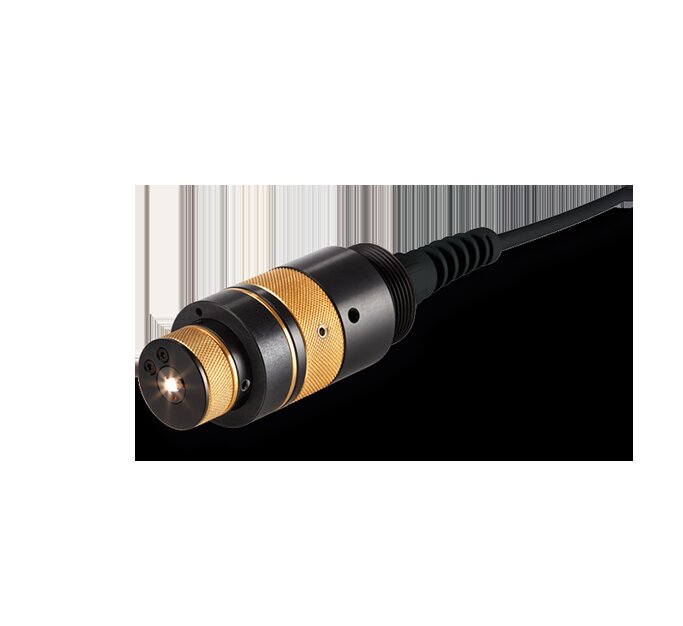

LED 5xx - 用于快速插入及更换测量装置中的 LED

通过 LED 5xx 系列,Instrument Systems 提供各种 LED 测试夹具,用于在实验室测量装置中快速插入和更换 LED。这些精密测试夹具适用于所有常见 LED 类型,并可确保 LED 在相应测量套筒中的可重现定位。

可用 LED 测试夹具列表正在不断扩展,以包括 LED 制造商的最新系列和型号类型。也可根据客户的具体情况进行调整。测试夹具适用于以下 LED 型号和类型:

  • 有线,T1 和 T1¾,直径为 3 或 5 mm ,带 2 个或 3 个连接器
  • 不同尺寸和形状的 SMD
  • PLCC 2、4、6
  • 多芯片 LED
  • 侧发光 LED

测试夹具已经过优化,可用于直径为 25 mm 的测量套筒,并与 Instrument Systems 测量系统完美兼容。它们配有带香蕉插头的供电电缆,用于连接电源。夹具本体和导向零件由铝或黄铜制成,可高度精确地对准 LED 的机械轴。测试夹具提供可靠的电气接触。因此,所有型号的 SMD LED 都有精密触针。零力测试夹具适用于有线 LED。

LED 6xx - LED 180º 角自由辐射

LED 6xx 系列的无阴影精密测试夹具适用于指定的常用 LED 设计。侧面的特殊夹紧装置支持 LED 在 180º 角度范围内自由辐射。因此,它们非常适合用于积分球中光通量的高精度测量或用于在测角光度器中测定空间辐射特性。

LED 81x - 适用于大功率 LED 的测试夹具

由于电气输出功率达到几瓦,大功率 LED 不仅产生高光输出,伴随而来的功率损耗也会使部件温度显著升高,必须进行散热才能防止使用寿命缩短甚至组件遭到破坏。芯片温度对发射光和辐射光谱(颜色)也会产生巨大的影响。温度越高,光输出越低。为此,Instrument Systems 开发了用于可靠操作大功率 LED 的测试夹具。

LED 81x 系列具有被动制冷功能。

LED 81x 特性:

  • 以制冷装置和风扇实现无源制冷
  • 适合直径为 25 mm 的 LED 套筒
  • PT100 温度传感器
  • 5 W 最大 LED 功率,2 A 最大工作电流

借助 LED 81x 系列测试夹具,可以安全可靠地操作大功率 LED,最大功率损耗仅为 5 W。该测试夹具旨在借助风扇快速将 LED 上产生的热负载消散到周围空气中。集成了一个 PT100 传感器用于监控温度,并可用合适的仪器读取结果。LED-81x 测试夹具已针对大功率 LED 设计而优化。

LED 85x - 具制冷和制热功能的测试夹具

使用带有 TEC 控制的 LED-85x 系列测试夹具,可快速方便地确定电气和热力操作参数对大功率 LED 光学性能的影响。具有气体制冷的珀耳帖元件允许对 LED 进行制冷和制热,准确度达 0.1 ℃。集成的 PT100 传感器和珀耳帖元件都可连接到具有控制和温度显示功能的 TEC 控制器。

LED-85x 特性:

  • TEC 制热和制冷(温度范围为 + 5 ℃ 至 + 85 ℃)
  • 适合直径为 50 mm 的 LED 套筒
  • 用于常见大功率 LED 和二级电路板的可更换夹具
  • 10 W 最大 LED 功率,2 A 最大工作电流

从 UV 到 IR 的光源:LS 100 / LS 500

LS 系列光源由 Instrument Systems 专门开发用于光纤中的辐射耦合。它们的特点是高光辐射功率耦合。提供多种版本,涵盖从 UV 到 IR 的光谱范围。

型号

应用

LS100-130

卤素灯,带宽带反射镜; 100瓦;光谱范围350–2200 nm

LS100-200

LS 100 的 SMA 端口

LS100-201

LS 100 的光纤束连接器

LS500-110

双光源,带20 W卤素灯和26 W氘灯,含电源; SMA光纤连接器;光谱范围190–2500 nm

LS 系列特性:

  • 光纤的光耦合效率高
  • 可连接各种光纤连接器
  • 型号涵盖从 UV 至 IR 的波长范围

除卤素灯外,型号 LS500-110 还配备特殊的氘灯用于低 UV 范围,从而支持 190-2500 nm 的广泛光谱范围。该型号有一个快门,可通过 UV 辐射限制样本的照明。此外,氘灯和卤素灯还可远程单独开关。
