LGS 测角仪系统

测定 SSL 光源的空间辐射特性

Loading
Loading Loading

配置光实验室用于 SSL 产品的综合特性测定

LED 灯具和照明设备在开发和质量控制中进行综合特性测定。测量这些 SSL 光源的空间辐射特性和光通量具有同样重要的意义,例如能效等级分配。

Instrument Systems 通过 LGS 系列,开发了一个远场测角光度器产品组合,适用于从小型 LED 模块到大型 SSL 灯具的所有样本尺寸的一般照明。多年来,我们的系统始终代表着精度和可靠性标准。它们常用于成熟的测试实验室的光实验室,以及知名 LED 灯具制造商和经销商。

关键特性:

  • 使用高性能光度计实现精准的 On-the-fly 快速测量
  • 光谱仪带来的最高准确性和灵活性
  • 样本的集成电源和电气测量
  • 面向重复测量任务的可配置例程
  • 测量日志和报告功能。
  • 用于位置相关测试样本的获奖校正法
  • 符合 CIE S025 标准
  • 用于样本处理的丰富配件

SSL 光源测量挑战

要准确测定 SSL 光源的空间辐射特性和光通量,必须全面测定随角度变化的特性。在一般照明情况下样品的光强分布通常按俗称的 C 等级来测量。

角度测量系统必须满足多项要求:

  • 准确可靠的测量结果
  • 对所有光谱参数进行随角度变化的可靠测定,如色坐标、色温和显色指数
  • 轻松处理系统
  • 提供各种分析(例如能效)和导出格式(例如 IES、Eulumdat)的强大软件

系统配置

Instrument Systems 的 LGS 一体化系统始终针对建议的测量任务进行单独配置,并根据客户的需求进行定制。对于典型测量任务,LGS 测角仪系统包含以下部件:

部件描述

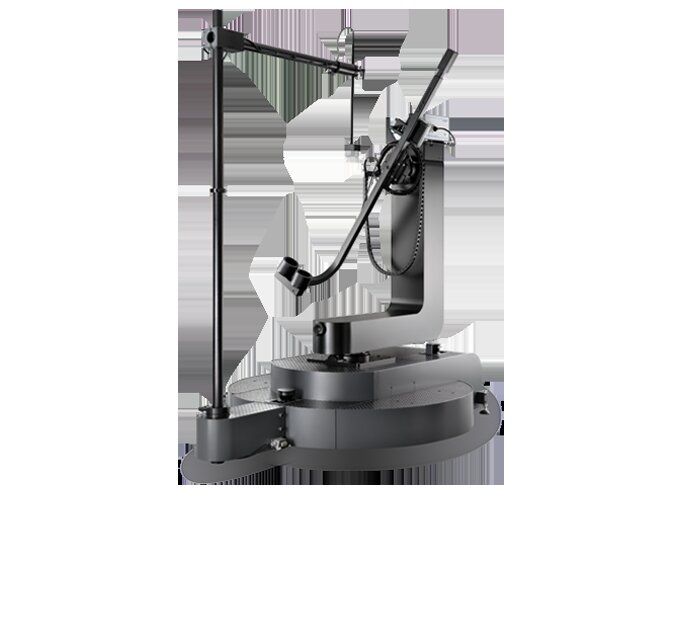

LGS 1000 / 650 / 350

高端 Type C 测角光度器,用于对直径高达 2m、重量为 50 kg 的测试样本进行定位准确的调整。

DSP 200 光度计

符合最新 DIN 5032-7 (2017) 标准的实验室等级 L 超快速光度计。最高空间分辨率和最佳光谱适应。配备珀耳帖制冷。

SpecWin Pro 软件

综合软件包:

  • 清晰显示读数
  • 可导出为 Excel、IES、Eulumdat 的功能
  • 重复性测量任务的接通和稳定例程
  • 广泛的适应性测量日志和报告功能


CAS 140D 光谱仪
(可选)

高端阵列光谱仪,用于对所有类型的光源进行高精度亮度和色度特性测定。LED 行业中的参考测试仪器

交流/直流电源和功率计(可选)

为测试样本供电的各种不同功率级的交流和直流电源。

电压、电流和功率的交流和直流测量

样本架
(可选)

用于不同样本的丰富配件

  • 用于标准灯座的样本架
  • 用于 LED 模块和照明设备的通用样本架
  • 用于 TEC 套筒的样本架


位置修正(可选)

位置相关测试样本的创新修正过程。使用转向灯具进行的 CIE S025 一致测量证明

光通量积分器(可选)

使用 LGS 1000 测角仪对小样本进行快速 CIE S025/LM-79 一致测量

客制化系统配置

Instrument Systems 为 SSL 测量实验室提供定制解决方案,并为用户提供场所配置和设备方面的专业支持,以实现高度精确、可靠的测量结果。测量仪器、配件和软件的模块化组合适用于各种测量应用。

我们的系统专家很乐意为您的特殊应用提供实用建议。我们将和您一起寻找合适的解决方案—敬请垂询!
