LumiCam 显示屏测量系统

用于测定亮度和色度的基于滤光片的摄像机系统

Loading
Loading Loading

以最高精度实现最大灵活性的成像色度测量系统

采用各种技术的多种显示屏需要二维成像系统,从而允许对亮度和色度进行精确空间分辨率测量。

为此,Instrument Systems 提供了基于彩色滤光片的成像色度计系统 LumiCam。不同的 LumiCam 型号和丰富的光学配件使得这款摄像机能够迅速变换,轻松处理实验室和小规模生产质量控制中各种不同的测量任务。特别是在汽车行业,Instrument Systems 的 LumiCam 是全球显示屏测试设备的核心测量仪器。

关键特性:

  • 亮度和色度的精确空间分辨率二维测量
  • 电动镜头和孔径控制
  • 灵活且用户友好的应用
  • 丰富的分析软件

无论是在汽车行业、航空工业还是显示屏行业,对实验室或小批量检验中的测试样本的光学检查都有严格要求:

  • 测量准确度
  • 操作人员友好性
  • 综合软件分析
  • 针对相应测量任务完美定制的测试仪器的修改选项

LumiCam 成像色度计的光学配件和配套的评估软件就是专门为满足这些需求而设计的。用于显示屏测量的 LumiCam 系统拥有很高的用户舒适度、可靠的再现性以及广泛的测量和分析选项。

系统配置

LumiCam 系统通常包含以下部件:

部件描述

成像色度计

LumiCam 2400/2400B 基于滤光片的图像亮度和色度测量仪,提供 Mono、Color(4 个彩色滤光片)和 Advanced(6 个彩色滤光片)版本

软件

带有可选 Black Mura 插件的 LumiCam 软件

光学配件

具有 20mm、28mm、50mm 或 100mm 焦距和 OD2 或 OD4 滤光片的电动镜头

LVK 测试装置

由光具座、半透明遮光罩、LumiCam 支架、测试样本架组成的配件组

BSDF 测试装置

由光具座、各向同性光源、LumiCam 支架、测试样本架组成的配件组

定位系统

DTS 400 和 DTS 500

光强度分布测量 (LVK)

Instrument Systems 的 LVK 测试装置允许在短短几秒内,以高达 65º 的角度精确测量测试样本的完整光强分布、中小型光源的空间色度均匀性和关联色温。

配件组包含光具座、半透明遮光罩、LumiCam 支架和测试样本架。凭借此设备,LumiCam 非常适合对 LED 和 LED 模块等中小型光源进行质量分析。

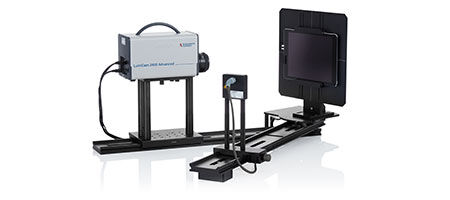

显示屏的 BSDF 测量

使用 LumiCam 可对显示屏的 BSDF(双向散射分布函数)进行精确分析。我们的 BSDF 测量系统允许对来自平面样本的杂散光进行瞬时方向分析,而不需要进行耗时的角度扫描。

BSDF 装置由光具座、各向同性点光源、LumiCam 支架和样本架组成。这些部件以系统方式排列,以捕获样本的双向反射分布函数 (BRDF) 或双向透射分布函数 (BTDF)。

此外,我们的 BSDF 分析套件还可以快速评估 LumiCam 生成的图像的薄雾或眩光。特别适合测试显示屏、哑光或反射显示屏部件和防眩光涂层。

客制化系统配置

我们的系统专家很乐意为您的特殊应用提供实用建议。我们将和您一起寻找合适的解决方案—敬请垂询!
