STA 屏幕光度计系统 基于整车的车灯光分布快速测量方案
STA 屏幕光度计系统 — 整车前照灯测试方案
在汽车前照灯的开发过程中，需要对整车和灯具进行基准对比，并对光通量和光强分布进行快速的定量和定性测量。这对于适应性大灯功能尤其重要。相机式二维测量技术结合校准投影屏幕，为这些任务提供了一种可靠的解决方案。
由于各整车厂商在控制大灯功能时所采用的车载电子系统通讯协议不尽相同，基于部件的测试方法往往难以满足需求。Instrument Systems 的 STA 独立屏幕光度计，使整车条件下的测量成为可能。
STA 独立屏幕光度计的系统构成
该系统由最新一代的 LumiCam 4000B 成像亮度与色度计和新开发的 ACS 635 校准光源组成。LumiCam 4000B 具备 1200 万像素分辨率，可实现高精度的二维测量；ACS 635 校准光源包含高强度、均匀的漫射光源，专为大幅面投影屏设计，并配备激光器用于屏幕几何校准。
专为大屏幕设计的创新校准方式
ACS 635 校准光源安装在定制框架上，框架配有横移系统，可将光源定位在车辆前方的不同位置。同时，光源高度可通过液压装置在 1100 至 1500 毫米之间调节，并可根据用户需求和安装环境进行定制。还可选配适配器，将调节范围扩展至 1400 至 1800 毫米。系统也包含摆动装置，可照亮投影屏的不同水平区域。整个校准光源及横移系统可安装在带轮子的底座上，在实验室需要腾出空间时能够方便移动。
测量控制、结果评估与数据导出
系统的控制与评估通过 STA Screen Photometer 软件实现。该软件支持屏幕校准、光强与照度分布测量，并可对屏幕上的离散点进行分析。测量结果可导出为 IES 和 CSV 格式，方便进一步处理。此外，软件还能生成等光强图，用于光分布的可视化，并支持光通量的计算。
STA 屏幕光度计系统 — 产品特长：
- 采用 LumiCam 4000B 亮度相机，可在整车条件下实现高分辨率、快速的投影屏光分布测量
- 与基于部件的测试结果具有良好的对比一致性
- 特别适用于宽幅或高大的投影屏，可覆盖尽可能大的光强分布和光通量区域
- ACS 635 校准光源支持用户进行几何与光度校准，即便是大屏幕也能满足要求
- 提供可视化功能，包括等光强图显示

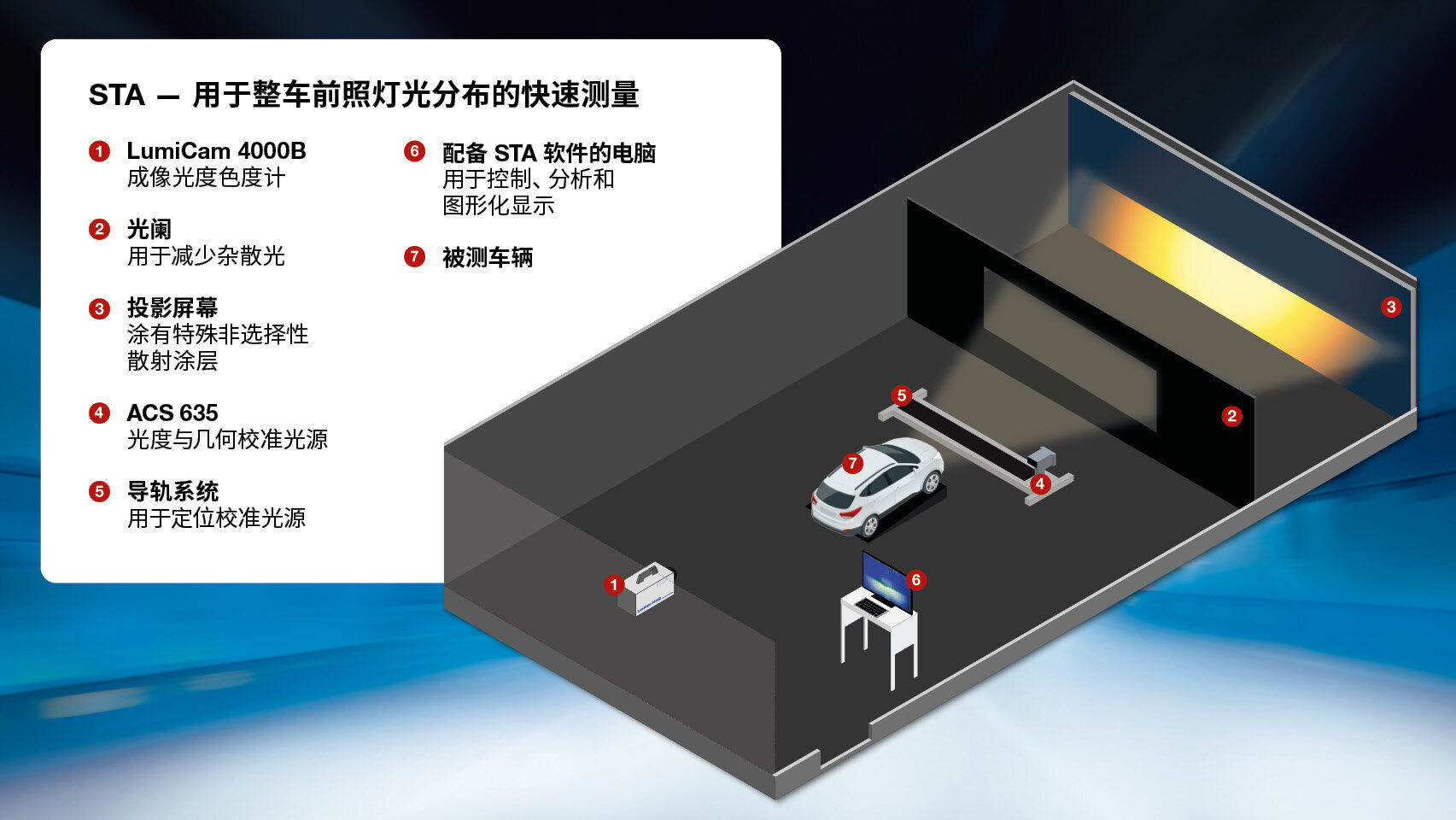

系统配置
STA 独立屏幕光度计用于测量车辆灯具和前照灯的光度与色度特性，由以下组件构成：
客制化系统配置服务
Instrument Systems 的专家团队会为您提供完整的咨询服务：
- 配光实验室布局准备，
- 选择合适的投影屏幕涂层，
- 通过遮光装置减少杂散光干扰，
- 安装坡道、平台或升降装置
- 协助在客户的实验室系统安装与调试，
- 用户培训。
我们的全球服务网络能够帮助客户快速完成系统部署，并在整个使用周期内提供持续的支持。
