VCSEL Nahfeld-Messung Flexibles und präzises Testen auf Einzelemitter-Niveau

Loading
Loading Loading

Vollumfassende Charakterisierung von VCSEL-Arrays mit IR-Kamera

Das VTC 4000 Laborsystem ist speziell für eine flexible und hochpräzise Nahfeld-Charakterisierung von VCSEL-Arrays ohne diffraktive optische Elemente (DOE) entwickelt. Es vereint die hohe Präzision der IR-Kamera VTC 4000 mit der Flexibilität einer 3D-Verfahreinheit für das DUT und ermöglicht so eine vollumfassende Prüfung aller relevanten Parameter auf Einzelemitter-Niveau.

Die Präzision der VTC 4000 beruht auf einem innovativem Kalibrierkonzept, das die Polarisationsabhängigkeit der Einzelemitter-Leistung korrigiert und so eine noch nie dagewesene Messgenauigkeit erreicht. Die Bestimmung der Leistung und Polarisationseigenschaften erfolgt im Sichtfeld der Kamera mit nur einer Messung. Zusätzlich kann ein hochauflösender Spektrometer der CAS-Serie (z. B. CAS 140D-HR) über den optionalen Faser-Ausgang angeschlossen werden, um die spektralen Eigenschaften einzelner Emitter zu messen.

Key Features:

  • Präzises und schnelles Messen mit der VTC 4000
  • Charakterisieren aller Einzelemitter des Arrays für Leistung, Polarisations- und Divergenz-Eigenschaften und M²-Wert
  • Abrastern der Abstrahlcharakteristik zur Charakterisierung der Emissionstaille
  • Erweitern des Kamera-Sichtfeldes durch XYZ-Verfahreinheit
  • Optional mit Faserausgang und Spektrometer für zusätzliche Wellenlängenbestimmung

Anforderungen

Die Anforderungen an ein VCSEL-Testsystem sind aufgrund der vielfältigen Prüfparameter und der strengen Vorgaben durch die industriellen Standards sehr hoch.

Unsere hochpräzisen und kalibrierten Testsysteme besitzen ein minimales absolutes Fehlerbudget. Dadurch kann die volle Leistungseffizienz der VCSEL bei gleichzeitig sicherem Betrieb ausgeschöpft werden. Das Testsystem ist modular aufgebaut und kann an die Kundenanforderungen angepasst werden.

Die VTC 4000 ist eine genaue und präzise Messkamera, die auch für schnelle Taktungen in der Produktionslinie geeignet ist.

Für die spektrale Vermessung von VCSEL bieten wir Spektralradiometer der CAS-HR Serie an, die eine hohe spektrale Auflösung von bis zu 0,09 nm ermöglichen.

Systemkonfiguration

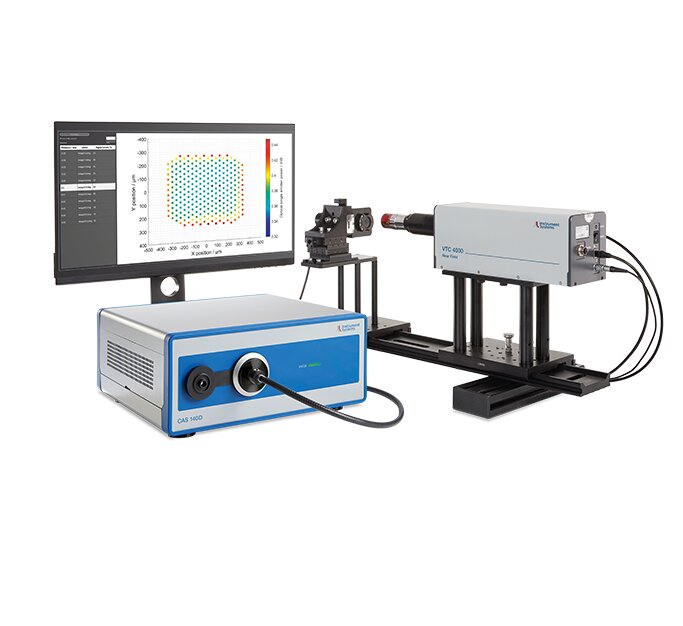

Ein Labor-Messplatz zur Charakterisierung von VCSEL im Nahfeld besteht typischerweise aus den folgenden Komponenten:

KomponenteBeschreibung
KameraIR-Kamera VTC 4000 für VCSEL Nahfeld-Charakterisierung mit 12 Megapixel Auflösung und Sichtfeld von 1,4 mm x 1,0 mm. Optional mit Faserausgang zum Anschluss eines High-Resolution-Spektrometers.
SpektralradiometerHochauflösendes CAS 140D-HR mit einer spektralen Auflösung von bis zu 0,2 nm dient als High-End-Messlösung mit gekühltem CCD-Detektor für maximale Stabilität, z. B. in einem Referenzsystem. Hochauflösende CAS 120B-HR mit einer spektralen Auflösung von bis zu 0,1x nm ist eine gleichzeitig leistungsstarke und kosteneffiziente Alternative zum CAS 140D-HR.
3-Achsen-VerfahreinheitXYZ-Positioniersystem für erweiterte Messaufgaben
KalibrierungAuf nationale Standards wie PTB oder NIST rückführbare Kalibrierung im Bereich 910 - 980 nm möglich.
SoftwareLumiSuite SDK zur einfachen Einbindung in kundenspezifische Produktionsabläufe.

Beratung zu unseren Systemen

Unsere Systemexperten beraten Sie kompetent zu Ihrer speziellen Herausforderung. Gemeinsam finden wir die richtige Lösung - fragen Sie uns!

Beispielanwendungen
