DMS 505

用于显示屏测量的 6 轴测角仪

Loading
Loading Loading

产品 / 显示器用配光测角仪 / DMS 505

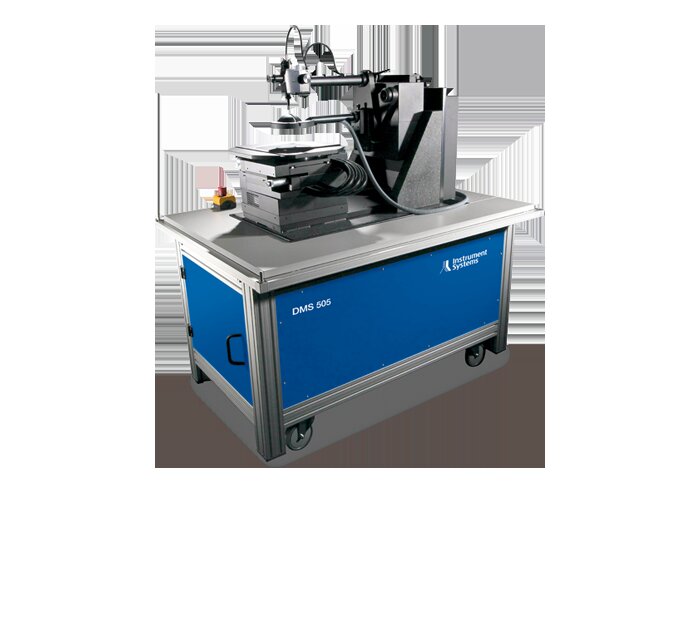

具有 3 个机动轴和 3 个手动轴的标准显示屏测量系统

DMS 505 基于 6 轴测角仪,其中三个轴是机动轴。使用它可对显示屏的所有光电特性进行随视角变化的分析,包括在不同视角和可变电气控制下的亮度、对比度和颜色属性。

由于具有广泛的照明配件和温度控制室,DMS 505 非常适合测定移动应用(智能手机、平板电脑)显示屏的特性。

产品特长:

  • 确定发射、透射、反射和半透反射式显示屏的特性
  • 6 轴定位器,带电气控制、光度计或光谱仪(选配件)、照明、PC 和软件
  • 3 个机动轴(测量头的倾角、方位角和高度调整),3 个手动轴
  • 可选温度控制室
  • 根据视角、电气控制、温度和时间,分析所有光度和色度属性
  • 用于在不同照明条件和温度下进行测试的丰富配件

DMS 配件

  • 组合照度计:显微镜、光度计、光谱仪
  • 温度控制室
  • 光源和照明设备
  • 样本控制单元
  • 扫描表面扩展

DMS 软件

  • 软件包:DMSControl(控制器)和 ViPer(准备和评估读数)

用于 DMS 测量系统的照明设备

技术数据:

参数

DMS 505

θ 倾斜角度

0° 至 90°

Φ 旋转角度

0° 至 360 °

反射照明角度

0° 至 90°

最小步进 θ / Φ / 反射照明

0.01°

X/Y 轴位移

±10 mm

Z 轴位移

114 mm

最小步进 X/Y/Z

0.01 mm

绝对精度 (所有轴)

100 µm

样本最大对角线长

600 mm / 23“

样本最大厚度

114 mm

详细测量条件请参看数据表及产品手册,或联系 Instrument Systems。
