LumiTop AR/VR 近眼显示器测量

潜望镜式设计,实现 AR/VR头戴式装置双眼测量

Loading
Loading Loading

快速精确的产线测试,实现完美的用户沉浸体验

LumiTop AR/VR系统是专门为AR/VR头戴式装置中的近眼显示器(NED)生产测试而设计。独特的AR/VR镜头可模拟人眼,精确测量用户看见的颜色和亮度。这款LumiTop系统的特殊潜望镜设计,可轻松接近近眼显示器,即使在空间限制下,也能在组装好的头戴式装置中实现最佳的测量位置。通过硬件触发器,此测量系统可以同步运行两组LumiTop,实现双眼同步量测。宽广的视野、不同的瞳孔大小和可调节的对焦距离,方便实施各种测试应用。

LumiTop AR/VR测量系统基于成熟的LumiTop设计:RGB相机一次拍摄头显图像,并同时以光谱辐射计测量图像的光谱做为参考值,以捕捉高精度的绝对亮度和颜色值。由于测量结果可以追溯到国家标准,因此无需耗时的黄金样本校准。同时测量二维图像、光谱和闪烁值,使带潜望镜镜头的LumiTop成为最快的、全方位的高精度系统解决方案之一,适用于各种AR/VR测量任务。

除此之外, Instrument Systems 也提供用于AR/VR头戴式装置的手势识别传感器及红外光源的测量系统。

关键特性:

  • LumiTop的精度和速度
  • 视野(FoV)。> 120°
  • 可调焦距:0.3 m-∞
  • 可调节入射瞳孔尺寸
  • 同步双眼测量

测量挑战:真实色彩及高亮度

带有AR/VR的LumiTop系统可提供高重现性、可追溯性和精确的色彩和亮度测量,为增强现实和虚拟现实提供最佳的用户体验。

  • 快速、高分辨率的摄像头,实现快速的循环时间
  • 优化的镜头设计,高度模拟人眼
  • 用于同步双眼测量和调制光源的快速光度计和硬件触发器。
  • 光谱实时测量参考,保证最佳精度

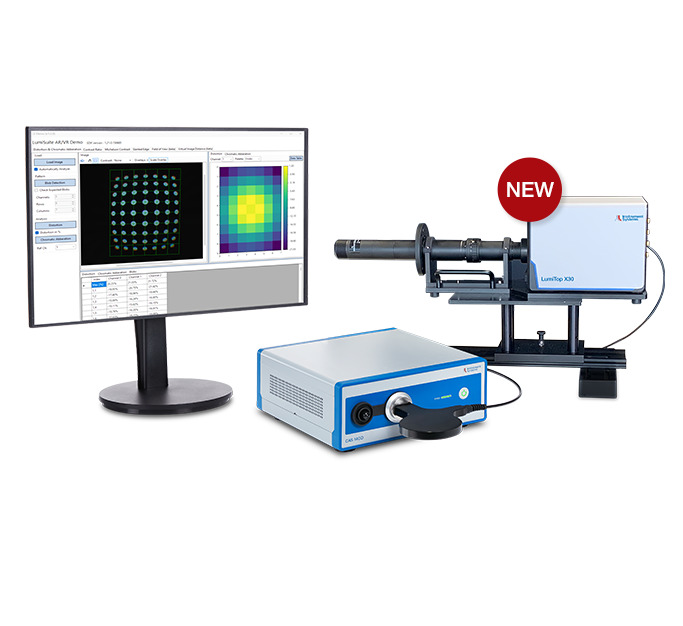

系统配置

LumiTop 系列中的完整系统通常包含以下部件:

部件描述

阵列光谱仪

频谱范围为 360-830 nm 的 CAS 140CT-151 (VIS) 或 CAS 140D-151 (VIS)

LumiTop 成像色度测量仪

- 带 600 万像素 RGB 摄像机的 LumiTop 2700

- 带 1200 万像素 RGB 摄像机的 LumiTop 4000

- 带 1500 万像素 RGB 摄像机的 LumiTop X 150

软件

用于测量显示屏的丰富的 LumiSuite 实验室软件,用于将硬件轻松集成到生产线的软件开发套件 (SDK)

校准

Instrument Systems 进行的校准可追溯到国家标准。
摄像机:平面场校正、亮度校准和 CIE X,Y,Z。

光谱仪:亮度和辐射校准。

在客户特定的几何结构中对装置进行完整特性测定 - 无需用户校准

ACS 150

用于生产线审查的 LED 光源 ACS 150。

ACS 585

用于生产线审查的 LED 亮度标准。

对摄像头和光谱仪实施审查

用于对亮度和色坐标测量精度进行来料检验的全套设备(LumiTop 2700、CAS 140CT、CAS 140D)。

可回收包装

适合在室内使用的干净的可回收包装,用于在生产设施内运输摄像机/光谱仪。

客制化系统配置

我们的系统专家将很乐意为您的特殊应用提供实用建议。我们提供全球服务,可保证在系统的整个生命周期内提供快速设置和全面支持。
