VTC 2400 2D Fernfeld-Analyse von Infrarot-Emittern
VTC 2400 – Schnelle Prüfung von IR-Emittern im Fernfeld-Bereich mit höchster Messgenauigkeit

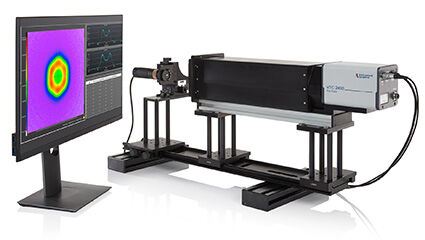

Die VTC 2400 ist eine hochauflösende Infrarot-Kamera, die speziell für die 2D-Fernfeld-Analyse der Strahlstärkeverteilung von VCSEL und IR-Emittern entwickelt wurde. Das Messsystem besteht aus einem lichtdurchlässigen Schirm und einer auf Messungen im nahen Infrarot spezialisierten Monochromkamera. Die VTC 2400 deckt mit ihren zwei Standardversionen alle typischen Öffnungswinkel von IR-Quellen ab: Die VTC 2400-100 ist für Winkel bis maximal ± 25° ausgelegt; die VTC 2400-200 für Winkel maximal ± 60°.
Dank lichtdichtem Kameragehäuse ist das System sowohl für Labor- als auch Produktionsanwendungen geeignet.
Ultraschnelles Strahlungs-Profiling im Fernfeld
Das Messsystem ist so aufgebaut, dass die Strahlungsquelle (DUT) einen lichtdurchlässigen, diffus streuenden Schirm bestrahlt und dort ihre typische Abstrahlcharakteristik sichtbar wird. Auf der anderen Seite des Schirms erfasst die Infrarotkamera VTC 2400 diese 2-dimensionale Abbildung und rechnet über eine Kalibrierung die Bestrahlungsstärke [W/m2] in die Strahlstärkeverteilung [W/sr] des DUTs um.
Identifizierung des Intensitätsmaximums für Lasersicherheitsbewertungen
Die Abbildung der Strahlungsquelle über einen zusätzlichen Schirm und die anschließende 2D-Bildgebung durch die Kamera machen das Messsystem wesentlich flexibler: Grundlegende Messparameter wie z.B. der Abstand zum DUT, das Winkelsichtfeld oder die Winkelauflösung können optimal für die eigene Anwendung justiert werden. Der Messabstand ist für einen gegebenen Blickwinkel nahezu frei wählbar, so dass minimale Winkelauflösungen erzielt werden und das DUT im Fernfeld (Messabstand >> DUT-Größe) mit höchster Genauigkeit vermessen wird. Dies ermöglicht eine präzise Rekonstruktion der Strahlstärkeverteilung und die Identifikation des Intensitätsmaximums (Hot-Spot) durch die Software wie sie z.B. für eine Lasersicherheitsbewertung erforderlich sind.
Dieses einzigartige Messkonzept garantiert ein minimales Fehlerbudget und führt zu einer sehr hohen Messgenauigkeit. Hersteller können hierdurch die volle Leistungseffizienz von VCSEL/Lasern ausschöpfen und gleichzeitig einen sicheren Betrieb gewährleisten.
VTC 2400 - Produktdetails:
- One-Shot Strahlungs-Profiling im Fernfeld für VCSEL-Arrays / EEL / LED (DUT Wellenlängenbereich 800 – 1000 nm)
- Strahlstärkeverteilung / Strahlprofil in flexiblem Abstand
- Numerische Apertur und Strahldivergenz
- Homogenitätsprüfung der Abstrahlcharakteristik
- Identifizierung des Intensitätsmaximums für Lasersicherheitsbewertungen
- Radiometrische Kalibrierung rückführbar auf die PTB
VTC 2400 – Die perfekte Lösung für die Fernfeldanalyse von IR-Quellen
Die VTC 2400 ist speziell für die Fernfeldanalyse von IR-Emittern entwickelt und bietet sowohl für Labor als auch Produktionsumfeld die optimale Messlösung.
Sie ist besonders empfehlenswert für die Analyse von VCSEL-Applikationen, wie u.a. 3D-Sensing in Smartphones (z.B. Gesichts- und Objekterkennung) und in der Automobilindustrie (z.B. LiDAR-Systeme, Time-of-Flight).
