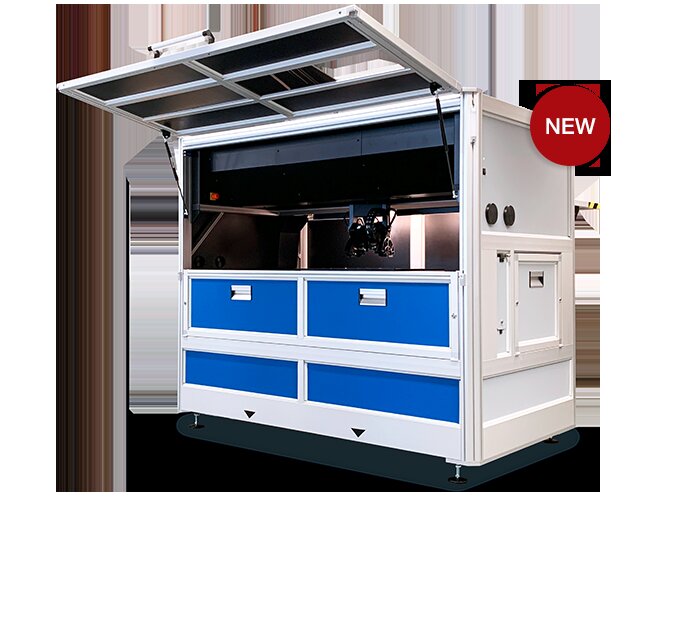

DMS 904 Vollautomatisiertes 7-Achs-Goniometer für sehr lange und gebogene Displays

Komplettlösung für die goniometrische Display-Charakterisierung

Vollautomatisiertes 7-Achs-Goniometer für sehr lange und gebogene Displays

Das DMS 904 wurde für die photometrische und farbmetrische Analyse von sehr langen und gebogenen Displays („Curved Displays“) entwickelt. Das Messsystem basiert auf einem 7-Achsen-Goniometer. Seine zusätzliche X-Achse garantiert maximale Bewegungsfreiheit, um alle Arten von Displays für moderne Automotive-Cockpits zu vermessen und deren blickwinkelabhängige Eigenschaften zu bestimmen.

Das DMS 904 wird sowohl in der Qualitätskontrolle als auch im Bereich Forschung und Entwicklung eingesetzt. Sein großzügiger Innenraum ist für Prüflinge bis zu einer Größe von 1800 mm x 1200 mm (ca. 85‘‘) ausgelegt.

DMS 904 – Produktdetails:

Charakterisierung von emissiven, transmissiven, reflektierenden und transflektiven Displays
7 motorisierte Achsen für Blickrichtungsscan und flächiges Scannen der Proben, ohne Rotation des Prüflings während der Messungen
Untersuchung aller photometrischen und farbmetrischen Eigenschaften in Abhängigkeit von Blickrichtung, elektrischer Ansteuerung, Zeit und Temperatur
Optionale Temperierkammer für Messungen an langen gecurvten Displays (XZ-Scan)
Optionales Array-Spektrometer für präzise radiometrische und photometrische Messungen
Optional gerichtete Beleuchtung zur Auswertung der reflektierenden Eigenschaften (z. B. BRDF). Diffuse Lichtquelle mit einstellbarem Durchmesser (1°-15°) zur Simulation der Umgebungsbeleuchtung
Motorisierte Mikroskop-Blende und integrierte Sucher-Kamera
Umfangreiches Zubehör zum Test unter variierender Beleuchtung und Temperatur

DMS-Zubehör

Kombinierte Lichtmessgeräte: Mikroskop, Photometer, Spektrometer
Temperierkammer HCS-7 (-40 °C bis + 105 °C) für lateral bewegte Messköpfe
Lichtquellen und Beleuchtungseinheiten
Einheit zur Probensteuerung

DMS-Software

Softwarepakete DMSControl (Steuerung) und ViPer (Aufbereitung und Auswertung der Messergebnisse)

Beispielanwendungen

Display-Charakterisierung

DMS 904 – Technische Daten

Geräteparameter	Eigenschaften des DMS 904
θ Neigungswinkel	0° bis 80°
Φ Drehwinkel	0° bis 360 °
Reflektiver Beleuchtungswinkel	0° bis 70°
Min. Schrittweite θ / Φ / reflektive Beleuchtung	0,01°
X/Y-Verfahrweg	X: ±300 mm; Y: ±225 mm
X+ Verfahrweg	±700 mm
Z-Verfahrweg	300 mm
Min. Schrittweite X/Y/Z	0,1 mm
Absolute Genauigkeit (alle Achsen)	300 µm
Positioniergenauigkeit X/Y/Z	X/Y: 0,005 mm; Z: 0,05 mm
Max. Probendiagonale	1800 mm x 1200 mm (85“)
Max. Probendiagonale für motorisierte x-y-Scans	1200 mm x 700 mm (54“)
Max. Probendicke	300 mm
^{Die detaillierten Messbedingungen, unter denen die angegeben Werte ermittelt worden sind, können in den Datenblättern und Broschüren nachgelesen bzw. bei Instrument Systems erfragt werden.}
