ISP 积分球

LED 和照明设备的精确光通量测量

Loading
Loading Loading

产品 / 积分球 / ISP 积分球

高质量涂层和高测量准确度

通过 ISP 系列,Instrument Systems 针对单个 LED 以及灯具和照明设备开发出一整套积分球。这些积分球是 CAS 系列光谱仪的配件,实验室和生产中的许多测量任务都需要用到它们。Instrument Systems 所有积分球的内部几何结构经过优化,均表现出高测量准确度。优质硫酸钡涂层具有极高的长期稳定性,适合 240 至 2600 nm 的光谱范围。

ISP 系列积分球有一个横向测量端口,用于测定 2π 配置中的光通量,在该配置中,仅测量正向辐射。如果使用较大的球,还可将样本固定在球的中心,用于测量 4π 配置中的光通量。因此,可测定所有方向的发射,并可测量总光通量。

ISP 积分球 – 产品特长 :

  • 在可见范围内达到 97% 反射率的硫酸钡涂层
  • 尽可能降低老化作用,极低的涂层荧光水平
  • 涵盖 240 至 2600 nm 的光谱范围
  • 针对 Instrument Systems 光谱仪产品组合量身定制的理想产品
  • 光谱仪可通过光缆连接

适合每一种光源的积分球

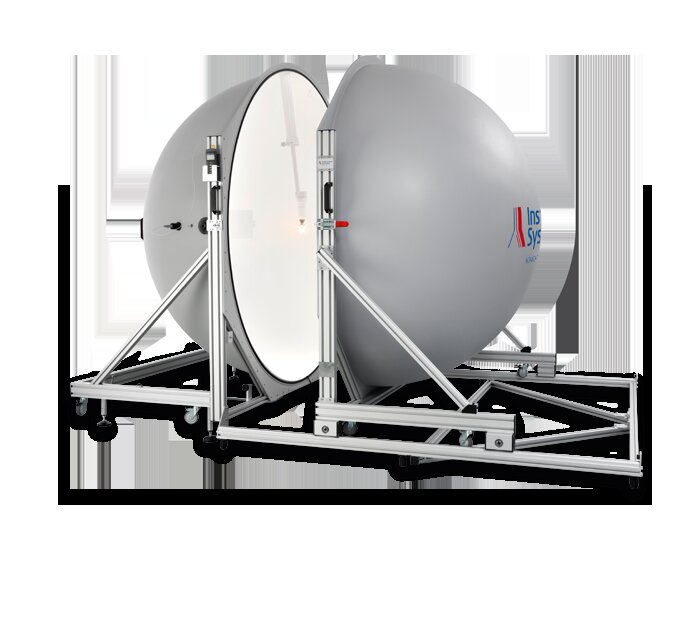

选择合适积分球的决定性因素是要测量的光源的最大尺寸。小型 ISP 积分球 (75–150 mm) 专门用于测量单个 LED,适用于许多实验室和生产线。中型 ISP 积分球 (250–1000 mm) 适合测量各种 LED 模块和照明设备,而 ISP 2000 积分球用于测量特别大而重的照明设备和 SSL 产品

对于 VCSEL micro LED 的测量,例如在开发新显示屏技术时,Instrument Systems 的积分球同样是客户实验室的测量装置的重要组成部分。

Instrument Systems 提供 ISP 150 积分球,用于测定漫散射样本的透射或反射值。其设计符合 DIN 5036 的漫反射测量要求:150 mm 内径、25 mm 测量端口和 8º 入射角。

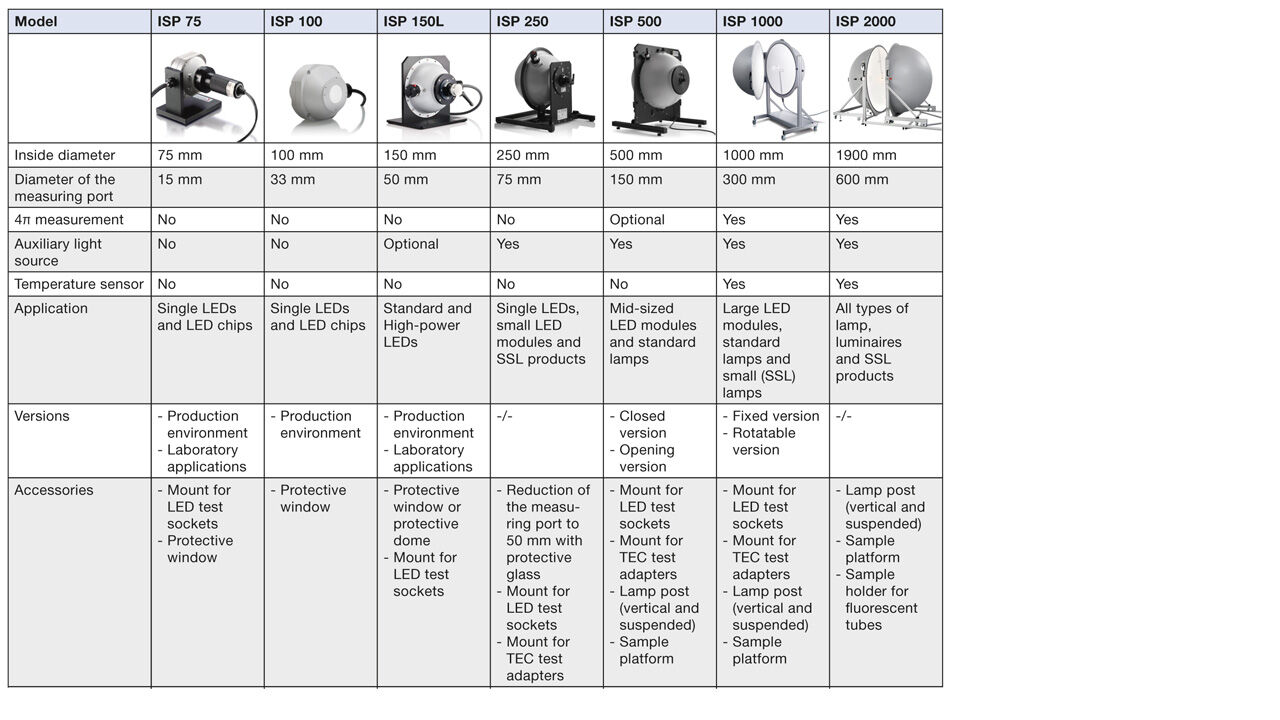

型号一览

详细测量条件请参看数据表及产品手册,或联系 Instrument Systems
