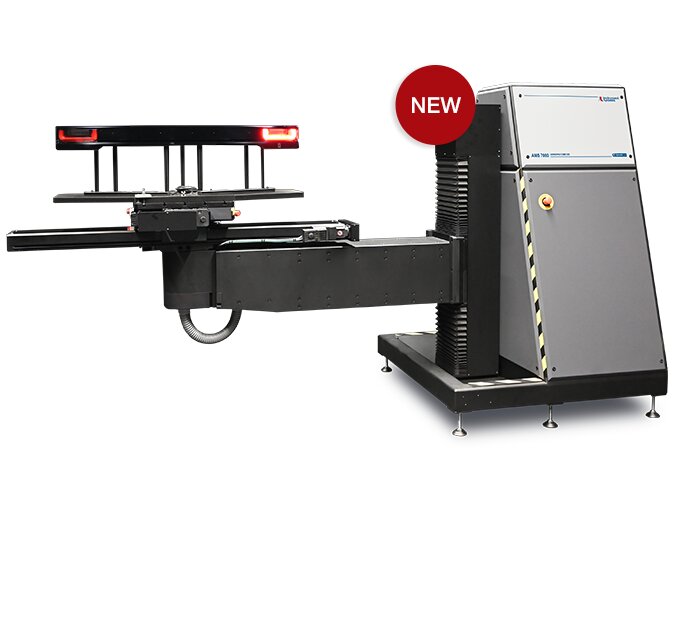

AMS 6000/7000 Hochpräzise Goniophotometer für edge-to-edge Fahrzeugscheinwerfer

Loading
Loading Loading

Maßgeschneidertes Goniometer-Design – Große Herausforderungen präzise meistern

Die AMS 6000 und AMS 7000 Systeme sind die neuesten Ergänzungen der bewährten AMS-Serie und wurden speziell für die Messung innovativer, besonders breiter „edge-to-edge“ Front- und Heckleuchten konzipiert. Dank ihres zuverlässigen CIE-Typ-A-Designs mit herausragender Positioniergenauigkeit eignen sie sich nicht nur für die Analyse breiter Leuchten, sondern auch für hochpräzise Frontlicht-Anwendungen wie ADB- und HD-Scheinwerfer, bei denen die Anforderungen an die Messgenauigkeit kontinuierlich steigen.

Mit einer lichten Weite von 1000 mm (AMS 6000) bzw. 1450 mm (AMS 7000) ermöglichen die Systeme die Aufnahme von Prüflingen mit einer Breite von bis zu 1900 mm bzw. 2800 mm. Der Verfahrbereich der Y-Achse beträgt ±400 mm (AMS 6000) bzw. ±700 mm (AMS 7000), sodass optische Positionen im Abstand von 800 mm oder sogar 1400 mm exakt angefahren werden können. Dies ermöglicht eine bequeme Messung und präzise Ausrichtung nahezu aller gängigen Leuchten direkt in ihrer Einbauposition zur optischen Achse.

Der Anwender kann das volle Potenzial des nominalen Probengewichts von 50 kg nutzen, ohne Kompromisse eingehen zu müssen. Mit diesem innovativen und gleichzeitig bewährten Konzept setzt Instrument Systems erneut Maßstäbe für präzise Lichtmesstechnik im Automotive Exterior Lighting.

Das hochpräzise Goniophotometer gewährleistet verlässliche Messergebnisse für alle photometrischen, spektralradiometrischen und farbmetrischen Parameter. In Kombination mit dem DSP 200-Photometer ermöglicht es selbst die Analyse von pulsweitenmodulierten Lichtquellen mit extrem kurzen Einschaltzyklen. Die Messergebnisse werden in der LightCon-Software in photometrischen Prüfberichten aufbereitet und können nahtlos in Simulations- sowie Raytracing-Programme integriert werden, um eine detaillierte Lichtanalyse zu ermöglichen.

Dank einer breiten Auswahl an Zubehör, darunter die hochpräzisen Spektralradiometer der CAS-Serie, lässt sich das AMS 6000/7000 zu einem perfekt synchronisierten Komplettsystem erweitert werden, das eine Vielzahl anspruchsvollster messtechnischer Anforderungen abdeckt (weitere Details finden Sie auf der Seite Goniometersystem AMS).

AMS 6000/7000 – Produktdetails:

  • Typ A-Goniophotometer mit H/V-Koordinatensystem für große Fahrzeugscheinwerfer und -leuchten bis zu 1900 mm (AMS 6000) bzw. 2800 mm (AMS 7000) Breite und 50 kg nominales Probengewicht
  • Präzise Bestimmung aller photometrischen, spektralradiometrischen und farbmetrischen Größen
  • Drei motorgesteuerte Linearachsen für eine exakte Probenausrichtung und automatisches Anfahren vorprogrammierter Positionen
  • Hohe Rotationsgeschwindigkeit von bis zu 50°/s für schnelle und effiziente Messabläufe
  • Leichte Ausrichtung mittels Handfernbedienung
  • Lampen-Multiplexer mit Datenausgabe zur Integration von ADB-, Matrixbeam- und AFS-Funktionen

Produktzulassungsprüfungen und entwicklungsbegleitende Messungen

Präzision, Normenkonformität und Effizienz sind entscheidend für Anwendungen im Bereich Automotive Exterior. Die AMS-Serie wird hauptsächlich für Typprüfungen und die Homologation von Fahrzeugscheinwerfern und Signalleuchten eingesetzt und erfüllt die aktuellen Standards wie ECE, SAE und FMVSS108.

Dank eines breiten Zubehörportfolios und der leistungsstarken LightCon-Software ist die AMS-Serie auch optimal für entwicklungsbegleitende Messungen im Lichtkanal geeignet und bietet maximale Flexibilität für Forschung und Testanwendungen.

Beispielanwendungen

AMS 6000/7000 – Technische Daten

Die AMS 6000/7000 verfügen über einen horizontalen Probentisch zur Befestigung und zum Anschluss des Prüflings. Die Steuereinheit ist in einem separaten 19“-Geräteschrank untergebracht. Der Schutz der Maschine kann durch einen Laser-Scanner, einen Lichtzaun oder Trittschaltmatten gewährleistet werden.

Spezifikation Beschreibung
Verfahrbereich H-Achse±200°, Absicherung mit Endschaltern
Verfahrbereich V-Achse±100°, Absicherung mit Endschaltern
Auflösung der Winkelgeber0,01°
Reproduzierbarkeit H-Achse≤0,03° (unter Nennbelastung), typ. ≤0,02°
Reproduzierbarkeit V-Achse≤0,03° (unter Nennbelastung), typ. ≤0,02°
Lichte Weite1000 mm (AMS 6000) oder 1450 mm (AMS 7000)
Verfahrbereich Y800 mm (AMS 6000) oder 1400 mm (AMS 7000)
