キャリブレーション 計量トレーサビリティの保証

光計測の計量トレーサビリティ

実際には,SI 単位は校正による計量トレーサビリティの保証とともに普及しています。この普及は、SI単位の一次表現まで明確に遡ることができる一連の測定に基づいています (計量学のページを参照)。光計測技術の始まり以来、参照光源(いわゆる校正標準)は、単位の普及と計測システムの校正の両方で、ほとんど独占的に使用されてきました。ほとんどの用途において、その分光分布は、温度2,856 Kのプランク放射体(「標準光源A」)の分光分布にほぼ一致します。

光測定技術では、測定器と光源は2つの基本的な方法で校正されます:

  • 直接校正:検出器は基準光源(標準器)で校正され、逆に光源は基準検出器で校正されます。
  • 間接校正:同じ光源(トランスファースタンダード)との比較測定により、検出器を別の検出器で校正する方法。

切れ目のない校正の連鎖による比較可能性

測定結果の比較可能性を確保するためには、使用する標準器から一次標準器まで、切れ目のない校正チェーンを保証することが重要です。このため、Instrument Systemsでは、計量機関(PTBなど)によって校正された、いわゆる参照標準器を使用しています。基準標準器の数と耐用年数には限りがあるため、Instrument Systemsは日々のラボ業務において、いわゆる作業標準器を定期的に作成しています。これらは試験ラボで、当社製品(分光放射計や光源など)の校正と試験に日常的に使用されています(図:トレーサビリティ)。

校正とテスト

校正において,装置の測定結果は,比較によって,関連する測定源のトレーサブル標準器との関係で設定され,偏差及びそれぞれの測定不確かさが決定される。偏差は,調整によって低減することができます。校正された計器は,継続的トレーサビリティ連鎖の中で命名することができます。

試験において,はかりの測定結果の正しさは,関連測定成分のトレーサブル標準器との比較によって 検証されます。正しさは、測定セットアップに対して決定された測定の不確かさの範囲内で使用された測定方法に適用されます。試験済みの測定器は、トレーサブルで比較可能な結果を提供します。

長期間にわたる信頼できる結果

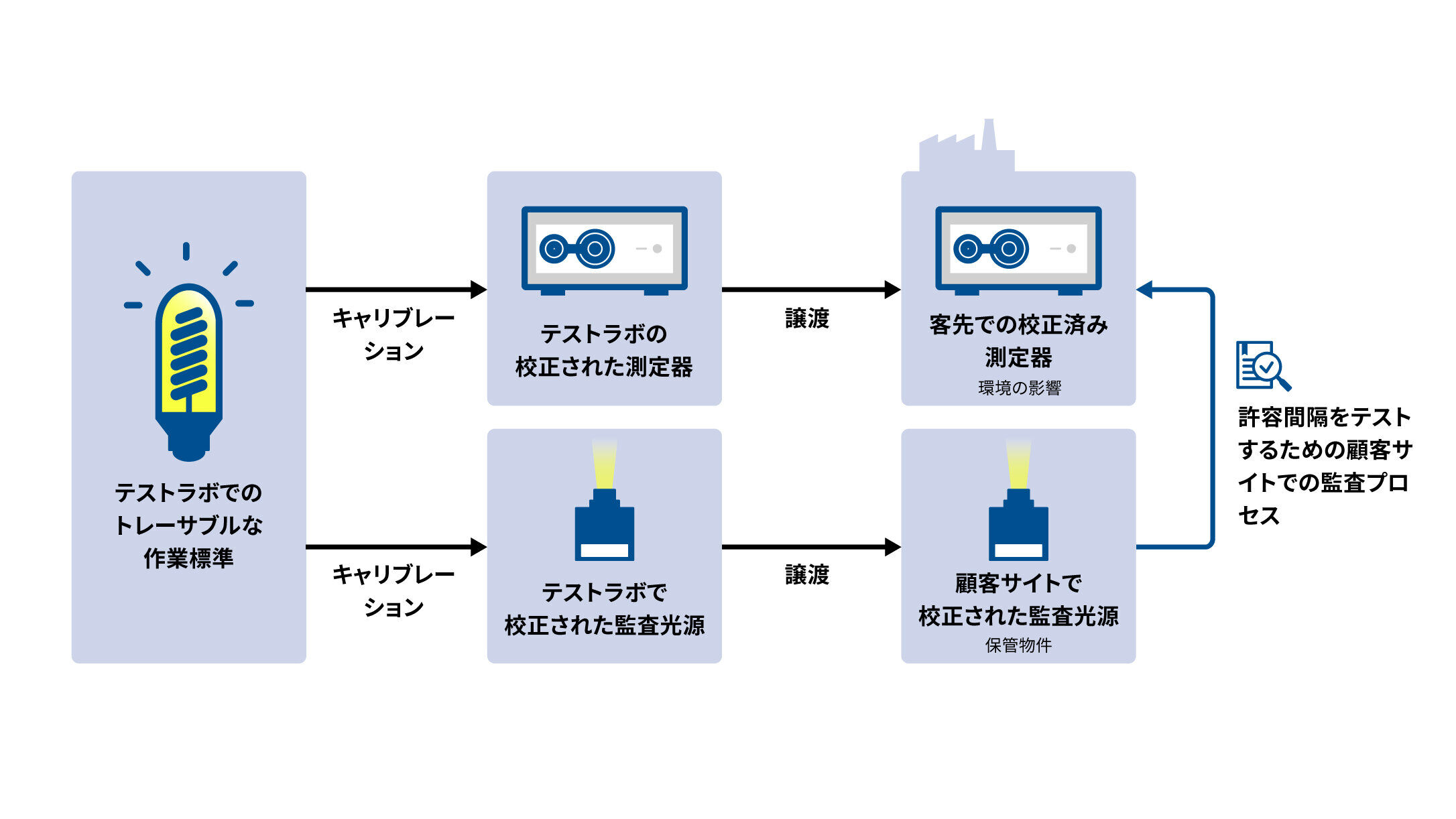

環境の影響により、測定器は測定結果に影響を与える変化の影響を受けます。このため、各測定器は定期的に監査を受け、指定された許容誤差への準拠をチェックする必要があります。このような監査は、例えば、顧客のサイトにあるACSタイプの校正済み光源セットで実施されます(図監査)。事前に定義された試験基準に基づいて、メーカーでの再校正の適切な時期を正確に決定することができます。高品質で安定した測定装置は、非常に長期間にわたって信頼性の高い結果を達成し、これは定期的な監査によって保証されます。
